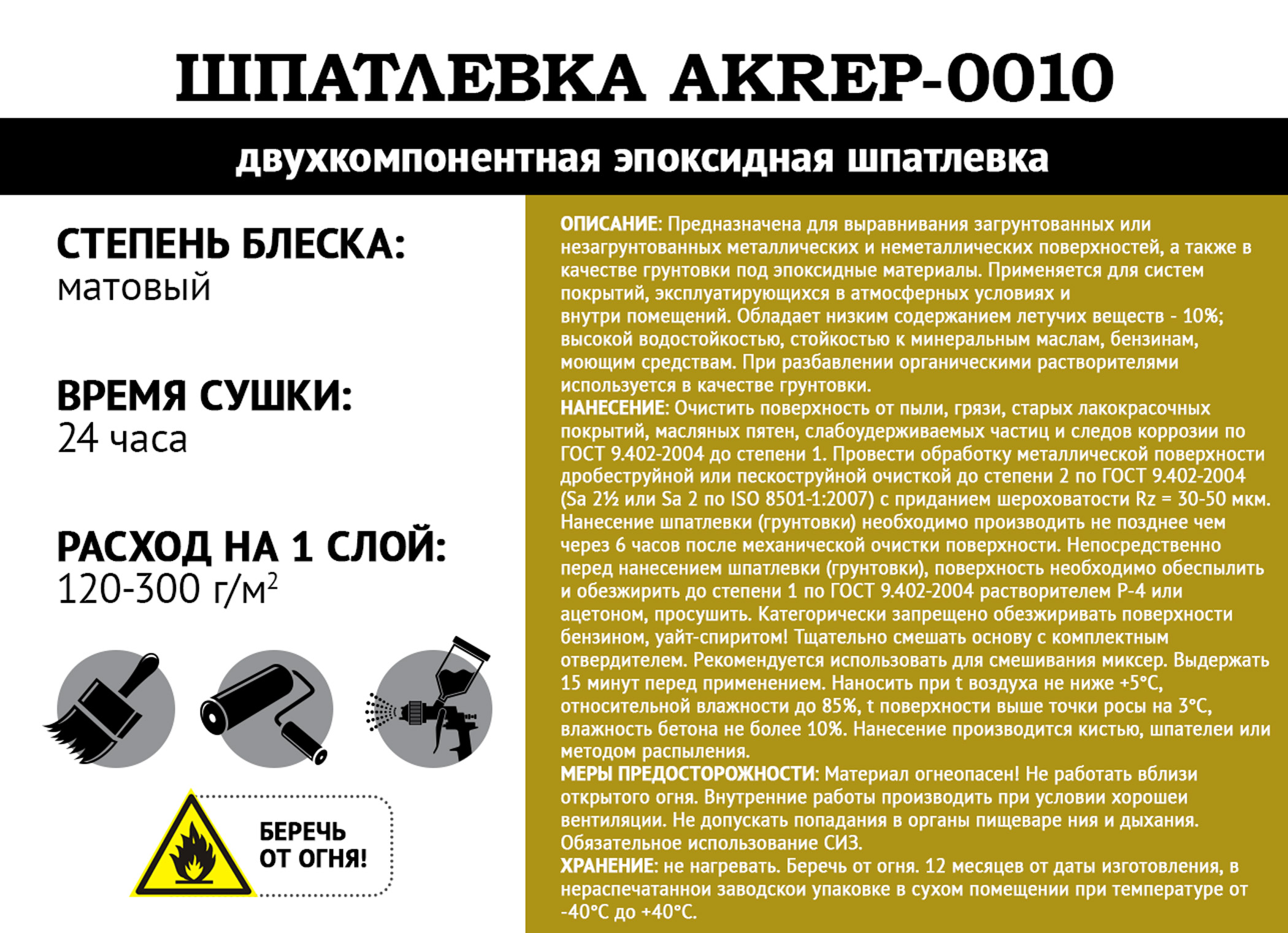

Предназначена для выравнивания загрунтованных или незагрунтованных металлических и неметаллических поверхностей, а также в качестве грунтовки под эпоксидные материалы.
Применяется для систем покрытий, эксплуатирующихся в атмосферных условиях и внутри помещений. Обладает низким содержанием летучих веществ - 10%; высокой водостой костью, стой костью к минеральным маслам, бензинам, моющим средствам. При разбавлении органическими растворителями может использоваться в качестве грунтовки.
| Цвет | согласно спецификации |
|---|---|
| Блеск | матовый |
| Объемная доля нелетучих веществ, % | 90±2 |
| Плотность, г/см3 | 1,5 |
| Теоретический расход шпателем (DFT= 350 мкм) | до 690 г/м2 |
| Теоретический расход распылителем (DFT= 150 мкм) | 120-295 г/м2 |
Очистить поверхность от пыли, грязи, старых лакокрасочных покрытий, масляных пятен, слабоудерживаемых частиц и следов коррозии по ГОСТ 9.402-2004 до степени 1. Провести обработку металлической поверхности дробеструйной или пескоструйной очисткой до степени 2 по ГОСТ 9.402-2004 (Sa 2½ или Sa 2 по ISO 8501-1:2007) с приданием шероховатости Rz = 30-50 мкм. Нанесение шпатлевки (грунтовки) необходимо производить не позднее чем через 6 часов после механической очистки поверхности. Непосредственно перед нанесением шпатлевки (грунтовки), поверхность необходимо обеспылить и обезжирить до степени 1 по ГОСТ 9.402-2004 растворителем Р-4 или ацетоном, просушить. Категорически запрещено обезжиривать поверхности бензином, уайт-спиритом!
| температура воздуха выше | плюс 5°C |
|---|---|
| относительная влажность до | 85% |
| влажность бетона не более | 10% |
| температура поверхности выше точки росы | на 3°C |
Тщательно смешать основу с комплектным отвердителем. Рекомендуется использовать для смешивания миксер. Выдержать 15 минут перед применением.
Акромат Т, Р-4.
Акромат 4, Р-646.
Материал наносится следующими способами:
| Распыление | воздушное или безвоздушное распыление |
|---|---|
| Кисть |
- рекомендуется для полосовой окраски и окраски небольших площадей; - необходимо обеспечить номинальную толщину покрытия. |
| Валик | необходимо обеспечить номинальную толщину покрытия |
| Диаметр сопла, дюйм | 0,015-0,019 |
|---|---|
| Давление на сопле, бар | 150-180 |
| Диаметр сопла, мм | 1,4-1,8 |
|---|---|
| Давление на сопле, бар | 4-6 |
| Температура окружающей среды, °C |
|
+5 | +10 | +20 | +30 |
|---|---|---|---|---|---|
| Время высыхания на отлип, час |
|
36 | 30 | 24 | 7 |
| Время высыхания до твердой пленки, час |
|
36 | 36 | 24 | 24 |
Время высыхания и межслойная выдержка зависят от толщины пленки, температуры воздуха, от толщины пленки, температуры воздуха, относительной влажности, вентиляции.
| Толщина мокрой пленки (WFT), мкм | 80-380 |
|---|---|
| Толщина сухой пленки (DFT), мкм | 60-350 |
| Рекомендуемое количество слоев | 1-3 |
12 месяцев от даты изготовления, в нераспечатанной заводской упаковке в сухом помещении при температуре от -40°С до -40°С.
Материал огнеопасен! Не работать вблизи открытого огня. Внутренние работы производить при условии хорошей вентиляции. Не допускать попадания в органы пищеварения и дыхания . Обязательное использование средств индивидуальной защиты.
