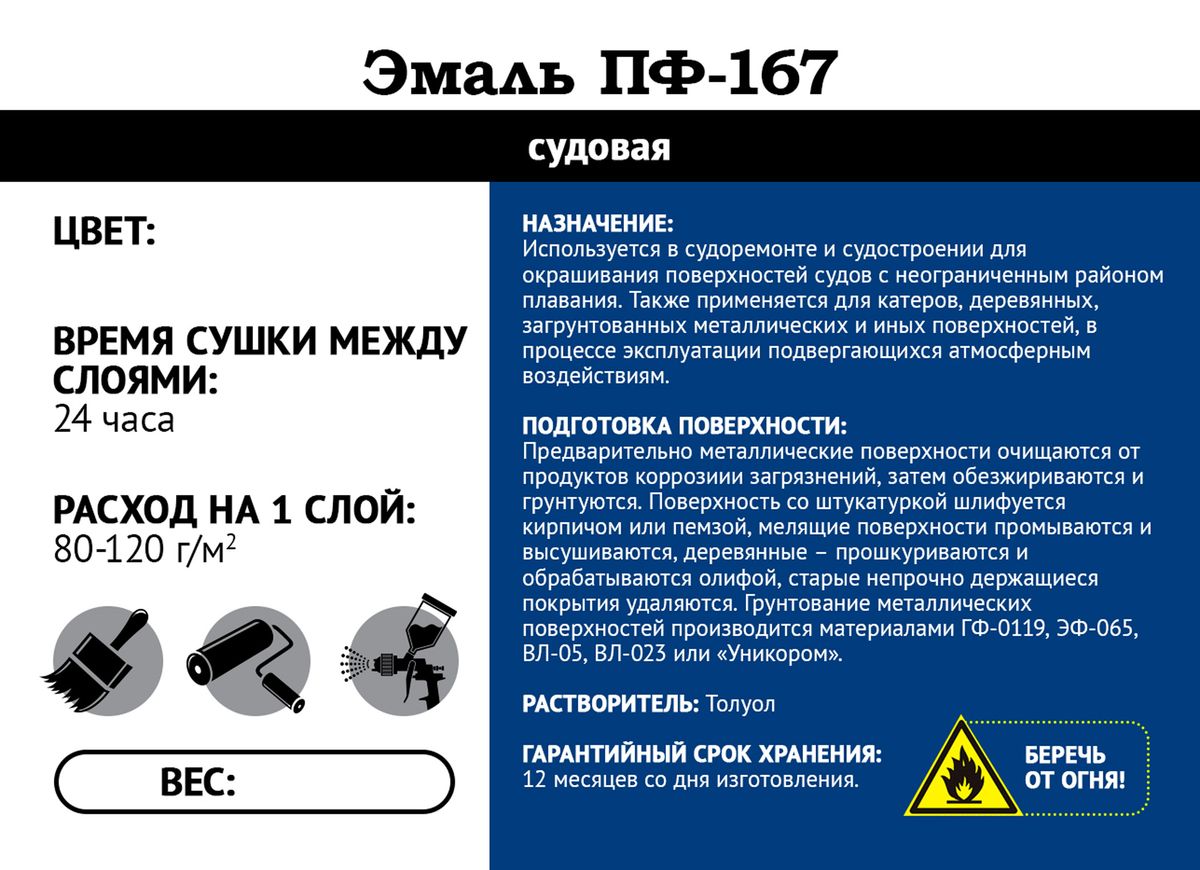

Материал одноупаковочный на основе алкидных смол.
ТУ 2312-008-30584984-2015
Покрытие атмосферостойкое, водостойкое, устойчиво к изменению температуры от минус 50 °C до плюс 60 °C
Предназначена для окраски наружных поверхностей судов неограниченного района плавания, катеров, загрунтованных металлических, деревянных и других поверхностей, подвергающихся атмосферным воздействиям.
| Цвет | по согласованию с заказчиком |
| Блеск | глянцевый |
| Объемная доля нелетучих веществ, % | 60±2 |
| Плотность, г/см3 | 1,1 – 1,2 (в зависимости от цвета) |
| Теоретический расход (DFT=30мкм) | 60-100 г/м2 |
| Температура воздуха | выше +5 °C |
| Относительная влажность до | 85% |
| Влажность бетона не более | 10% |
| Температура поверхности выше точки росы | на 3 °C |
Поверхность очистить от масел, грязи и пыли. Поверхность стали при наличии ржавчины очистить ручным или механизированным способом до степени не менее 3 по ГОСТ 9.402 или St 3 по МС ИСО 8501, при наличии окалины - до степени не менее 2 по ГОСТ 9.402 или Sa 2
Грунтование поверхности производится ГФ-0119, ЭФ-065, ВЛ-05 или ВЛ-023
Перед применением убедиться, что эмаль хорошо перемешана миксером и однородна по всему объему.
| Диаметр сопла, дюйм | 0,013-0,017 |
| Давление на сопле, бар | 120-150 |
| Диаметр сопла, мм | 1,4-1,8 |
| Давление на сопле, бар | 3-4 |
12 месяцев от даты изготовления, в нераспечатанной заводской упаковке в сухом помещении при температуре от минус 40 °C до плюс 40 °C
Сольвент, уайт-спирит
Акромат 4, Р-646
Материал огнеопасен! Не работать вблизи открытого огня. Внутренние работы производить при условии хорошей вентиляции.
Не допускать попадания в органы пищеварения и дыхания. Обязательное использование средств индивидуальной защиты.
Материал наносится следующими способами:
<| Распыление | воздушное или безвоздушное распыление |
| Кисть | необходимо обеспечить номинальную толщину покрытия |
| Валик | необходимо обеспечить номинальную толщину покрытия |
| Температура окружающей среды, °C | +5 | +20 |
| Время высыхания на отлип, час | 36 | 24 |
| Время высыхания до твердой пленки, час | 72 | 48 |
Время высыхания и межслойная выдержка зависят от толщины пленки, температуры воздуха, относительной влажности, вентиляции.
| Толщина мокрой пленки (WFT), мкм | 60 |
| Толщина сухой пленки (DFT), мкм | 30 |
| Рекомендуемое количество слоев | 2 |
